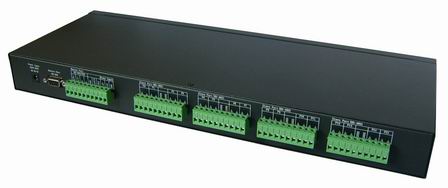

16路RS485串口集線器E-2216 |
 |
搜索關鍵字：16路RS485串口集線器E-2216 信息簡介：16路RS485串口集線器E-2216
|
|
| 16路RS485串口集線器E-2216詳細信息： |
|
“16路RS485串口集線器E-2216”參數說明
“16路RS485串口集線器E-2216”詳細介紹
 1)???????? 產品概述
E-2216是一款可通過1路RS-232/422/485主口擴展出16路RS-485從口的工業級光電隔離型RS-485分配器?？梢杂行У膶?shí)現RS-485網絡的中繼、擴展與隔離。
E-2216的通信口分為主口(Master Port)和從口(Slave Port)。主口端同時提供RS-232、422、485三種接口；從口端則提供16個具備獨立驅動能力的RS-485接口。該產品是專門針對工業環境而設計的，對于那些要求高可靠性和高安全性的大型485網絡尤其適合。采用主從式光電隔離方式，可以有效的使RS-485主從設備之間彼此隔離開來，避免因主從設備間的地電位差產生的環流、以及靜電、雷擊和浪涌和工業現場的強磁強電給485主設備造成的干擾和損害。
? E-2216的4大功能：
隔離：有效隔離RS-485網絡的主從端,從而有效保護主機免受雷擊、浪涌、以及地電位差導致的環流等帶來的損害。
中繼：可以有效延長RS-485網絡的通訊距離。
擴展：可以實現1路RS-485到16路RS-485的擴展，成倍增加網絡內RS-485設備的數量。
轉換：還可以實現1路RS-232或RS-422到16路RS-485的轉換。
另外，E-2216在具備光電隔離功能的同時，還在每個RS-485口加入了100mAPTC過流保護和600WTVS防雷保護，使RS-485系統更安全，同時也增加了產品自身的使用壽命。
2) ? ? ? ?產品特點
& ? 主口端同時提供RS-232、422、485三種接口，從口端可擴展出16路RS-485接口。
& ? 3000V光電隔離保護。
& ? 每個RS-485信號端具備120mA過流保護和600W防雷防浪涌保護。
& ? 采用先進的自動流控技術，自動偵測RS-485信號流向，無須其它硬件流控信號，用戶無須更改軟件。
& ? 透明傳輸、波特率自適應（50bps～120kbps ）。
& ? 分別提供發送指示燈(TX)、接收指示燈(R0～R15)和電源指示燈(PW)，方便用戶查看設備工作狀態。
& ? 寬范圍電源供電電壓，電壓范圍+8V～+30VDC。
& ? 電源供電接口采用同心插座和接線端子兩種，實際使用時接哪個接口都可以。
& ? 產品外殼尺寸符合1U機架式設計，方便設備安裝于1U機架。合金材質的外殼可有效防止電磁干擾、散熱良好、堅固耐用。
技術參數
接口標準： 符合EIA/TIA RS-232和RS-485標準
工作方式： RS-485端：兩線（D+、D-）半雙工
? ? ? ? ? ? ?RS-232端：三線(TxD、RxD、GND)
通信速率： 50～120Kbps （自適應）
支持點數： 每個RS-485口支持最大32個節點
通信距離： RS-485：0～2Km （距離越遠速率越低）
? ? ? ? ? ? ? RS-232：0 ～15m
流控方式： 自動流控（無須其它流控信號）
隔離電壓： 3000V
防雷電壓：7V?
防雷容量：600W/ms?
靜電保護：15KV?
供電方式： ? ?外部供電?
電源電壓： ? ?同時提供+8V～+48VDC和+5VDC兩種供電方式
物理接口： ? ?信號端和電源端一律為10位一體式接線端子
指示燈 ? ? ? ?提供信號流向和電源（PWR）三個指示燈
傳輸介子 ? ? 普通平行線或雙絞線
安裝方式 ? ? 壁掛式安裝和工業導軌安裝
環境溫度 ? ? -40℃～85℃?
環境濕度 ? ? 0～95%
|
||||||||||||||||
