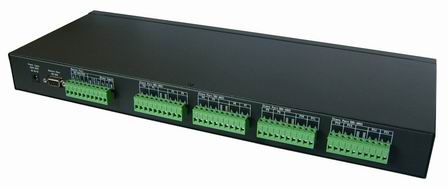

8路RS485串口集線器E-2208 |
 |
搜索關鍵字：8路RS485串口集線器E-2208 信息簡介：8路RS485串口集線器E-2208
|
|
| 8路RS485串口集線器E-2208詳細信息： |
|
“8路RS485串口集線器E-2208”參數說明
“8路RS485串口集線器E-2208”詳細介紹
 1)???????? 產品概述 E-2208是一款可通過一路RS-485/232主口擴展出8路RS-485從口的工業級光電隔離型RS-485分配器?？梢杂行У膶崿F(xiàn)RS-485網絡的中繼、擴展與隔離。?? E-2208的主口端同時提供RS-485和RS-232（三線）兩種接口，從口端擴展出8路RS-485接口。 E-2208有源光電隔離型RS-485分配器產品是專門針對工業現場惡劣環境而設計的，對于那些要求高可靠性和安全性的場合尤其適合。光電隔離功能可以有效的使RS-485主從設備之間彼此隔離開來，避免因主從設備間的地電位差、以及靜電、雷擊和浪涌給RS-485主從設備造成的損害，同時也有效的避免了主從設備端的地電位差而在設備間產生的地環流對RS-485設備造成的損害。 E-2208的4大功能： 隔離：有效隔離RS-485網絡的主從端 中繼：可以有效延長RS-485網絡的通訊距離 擴展：可以實現1路RS-485到8路RS-485的擴展，成倍增加網絡內RS-485設備的數量 轉換：還可以實現1路RS-232到8路RS-485的轉換
2) ? ? ? ?產品特點
& ? 主口端同時提供RS-232和RS-485兩種接口
& ? 從口端可擴展出8路RS-485接口
& ? 3000V光電隔離保護
& ? 每個RS-485信號端具備120mA過流保護和600W防雷防浪涌保護
& ? 采用先進的自動流控技術，自動偵測RS-485信號流向，無須其它硬件流控信號，用戶無須更改軟件
& ? 寬范圍電源供電電壓，電壓范圍+8V～+48VDC以及+5VDC輸入
& ? 透明傳輸、波特率自適應（50bps～120kbps ）
& ? 提供信號流向和電源（PWR）指示燈，方便查看工作狀態
& ? 外殼采用合金金屬外殼，有效防止電磁干擾、散熱良好、堅固耐用，可同時滿足壁式和導軌安裝
& ? 所有信號端和電源端的物理接口為10位接線端子，方便用戶現場接線
技術參數
接口標準： 符合EIA/TIA RS-232和RS-485標準
工作方式： RS-485端：兩線（D+、D-）半雙工
? ? ? ? ? ? ?RS-232端：三線(TxD、RxD、GND)
通信速率： 50～120Kbps （自適應）
支持點數： 每個RS-485口支持最大32個節點
通信距離： RS-485：0～2Km （距離越遠速率越低）
? ? ? ? ? ? ? RS-232：0 ～15m
流控方式： 自動流控（無須其它流控信號）
隔離電壓： 3000V
防雷電壓：7V?
防雷容量：600W/ms?
靜電保護：15KV?
供電方式： ? ?外部供電?
電源電壓： ? ?同時提供+8V～+48VDC和+5VDC兩種供電方式
物理接口： ? ?信號端和電源端一律為10位一體式接線端子
指示燈 ? ? ? ?提供信號流向和電源（PWR）三個指示燈
傳輸介子 ? ? 普通平行線或雙絞線
安裝方式 ? ? 壁掛式安裝和工業導軌安裝
環境溫度 ? ? -40℃～85℃?
環境濕度 ? ? 0～95%
|
||||||||||||||||
